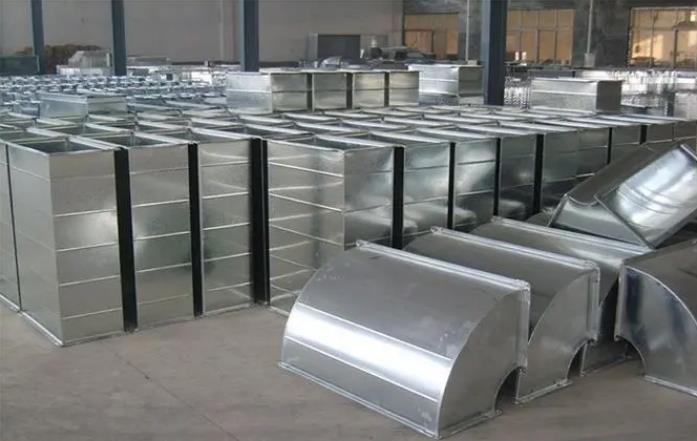

共板法蘭通風管道，又稱無法蘭風管，其制造形式比傳統的矩形通風道更快捷方便。其優點是節省材料，減少工程投資；可以降低能耗，節約運營成本，很受建筑企業歡迎。

共板法蘭通風管道類型比較

鋼制法蘭的制造:

1、下料；2.打孔；3.焊接；4.鉆螺絲孔；5.防腐涂料。

由上述工藝制成的法蘭仍然存在互換性差的問題，存在以下現象:

法蘭表面不平整，矩形法蘭旋轉180度后，與同規格法蘭螺孔不重合，內邊尺寸或兩條對角線尺寸不等于允許偏差等。，影響施工現場通風管道組件的正常組裝。小偏差造成安裝過程中不必要的修改和打孔；過度偏差導致返工和浪費。

共板法蘭通風管道加工:

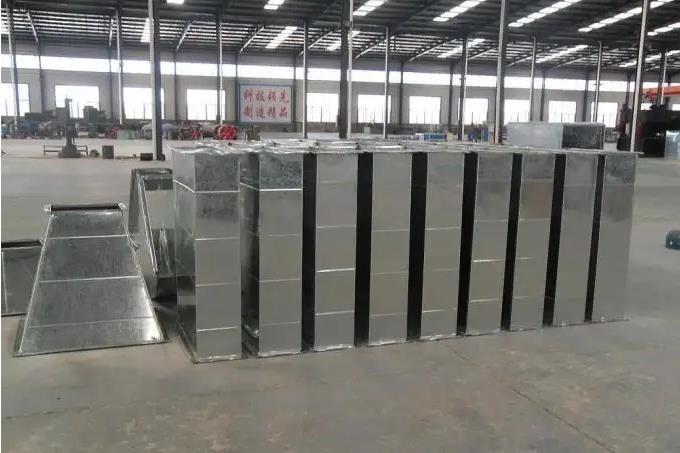

標準管由流水線直接壓入連體法蘭。

下料非直管、彎頭、三通、四通、管件等后。TDF法蘭是在一臺機器上形成的。

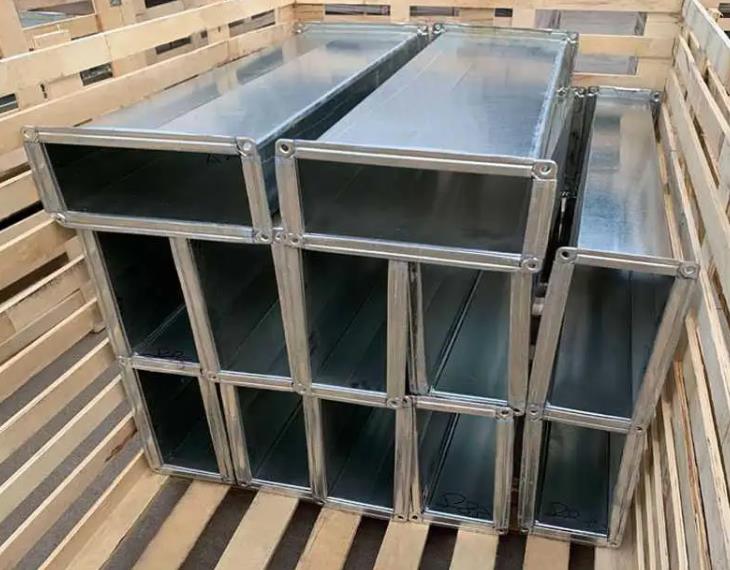

法蘭的角部直接用模具沖壓，安裝時可以四角夾緊。

法蘭采用法蘭卡連接，法蘭卡由鍍鋅鋼板制成，經法蘭卡成型機成型后，切割成同樣尺寸用于安裝連接。TDF普通平板法蘭與管道鋼板連為一體，不需要像角鋼法蘭一樣打孔鉚接。兩個管道之間用特殊的法蘭卡連接，四個角用90度法蘭角螺栓連接。操作簡單，效率提高，外觀平整光滑，尺寸準確，互換性強，產品質量穩定。

共板法蘭通風管道生產設備

生產共板法蘭通風管道需要的設備有:多功能剪板機、多功能咬邊機、多功能壓棒機、普通板法蘭成型機、普通板法蘭折方機、多功能角碼鉤碼打孔機。

共板法蘭通風管道發展趨勢

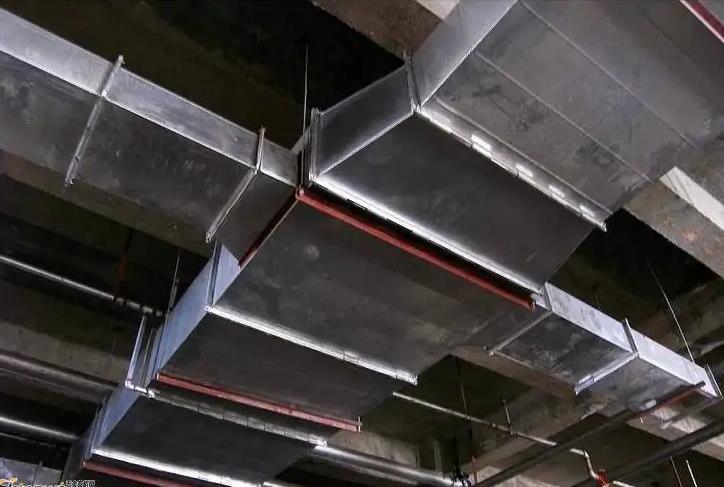

近年來，通風管道作為空調通風系統的重要組成部分，其數量逐年增加，對其要求也越來越高。隨著科技的進步，通風管道制造安裝中使用的新材料、新工藝層出不窮，共板法蘭通風管道就是其中之一。共板法蘭通風管道生產線已經成為大型建筑安裝企業必備的工具，能否生產共板法蘭通風管道已經成為影響承接重點暖通項目的重要因素。

大多數安裝單位在通風管道的制造和安裝過程中采用角鋼法蘭連接，消耗大量的角鋼、焊條、螺栓、油漆等材料，以及大量的人工；制造精度和工作效率低，生產成本高，通風管道的制造和安裝質量不易保證，是一種陳舊落后的制造工藝。隨著現行的《通風與空調工程施工及質量驗收規范》(GB50243-2016)承認通風管道不能采用法蘭連接，共板法蘭通風管道加工線的應用在國內已經越來越普遍。

與角鋼法蘭通風管相比，每制作安裝10m2通風管，在相同工期下，可節約勞動力10%左右，各種型鋼15公斤，各種連接螺栓10套，防銹漆0.2公斤。通風管法蘭采用鍍鋅鋼板，鍍鋅鋼板用量增加6%左右；使用生產線，制造精度和質量更容易控制。此外，減少了型鋼和防腐工程，減少了油漆對環境的污染，具有良好的經濟效益和社會效益。
